稀土氧化物灼燒工藝中溫度對(duì)產(chǎn)物結(jié)構(gòu)的影響研究

摘要：稀土氧化物在灼燒工藝中的溫度控制直接決定了產(chǎn)物的晶體結(jié)構(gòu)，通過對(duì)不同溫度條件下Nd2O3與Sm2O3及Y2O3稀土氧化物的灼燒實(shí)驗(yàn)，采用X射線衍射與掃描電鏡表征，研究了溫度對(duì)產(chǎn)物結(jié)構(gòu)的影響機(jī)制。在600-1200℃溫度范圍內(nèi)稀土氧化物經(jīng)歷了從無定形態(tài)到結(jié)晶態(tài)的轉(zhuǎn)變，其中800-1000℃為最佳灼燒溫度區(qū)間，此時(shí)產(chǎn)物具有良好的晶型結(jié)構(gòu)與較高的結(jié)晶度。

　　關(guān)鍵詞：稀土氧化物；灼燒工藝；溫度控制；晶體結(jié)構(gòu)；相變

　　稀土氧化物作為重要的功能材料，在催化與發(fā)光及磁性等領(lǐng)域具有廣泛應(yīng)用價(jià)值，灼燒工藝是制備高質(zhì)量稀土氧化物的關(guān)鍵步驟，其中溫度參數(shù)對(duì)產(chǎn)物的晶體結(jié)構(gòu)具有決定性影響。隨著稀土應(yīng)用領(lǐng)域的不斷拓展，對(duì)產(chǎn)物結(jié)構(gòu)精確調(diào)控的需求日益迫切，深入理解溫度對(duì)稀土氧化物結(jié)構(gòu)形成規(guī)律的影響機(jī)制，對(duì)于優(yōu)化工藝參數(shù)具有重要意義。

　  一、稀土氧化物灼燒工藝的溫度控制機(jī)理

　　稀土氧化物在灼燒過程中的結(jié)構(gòu)演變遵循特定的熱力學(xué)與動(dòng)力學(xué)規(guī)律，溫度作為核心控制參數(shù)，通過調(diào)節(jié)原子擴(kuò)散動(dòng)力學(xué)與成核生長速率，直接影響產(chǎn)物的最終結(jié)構(gòu)形態(tài)。在低溫階段（300-600℃），主要發(fā)生脫水與脫羥基反應(yīng)，稀土化合物逐漸轉(zhuǎn)化為氧化物前驅(qū)體，中溫階段（600-900℃）是關(guān)鍵的結(jié)晶化溫度區(qū)間，無定形氧化物開始形成有序的晶體結(jié)構(gòu)，高溫階段（900-1200℃）則主要進(jìn)行晶格重排與缺陷消除及晶粒生長過程[1]。

　　二、溫度變化對(duì)稀土氧化物晶體結(jié)構(gòu)的影響規(guī)律

　　實(shí)驗(yàn)研究表明稀土氧化物的結(jié)晶度隨灼燒溫度呈現(xiàn)明顯的變化趨勢(shì)，在600℃以下產(chǎn)物主要以無定形或微晶態(tài)存在，X射線衍射圖譜顯示寬泛的漫散射峰，當(dāng)溫度升至650-750℃時(shí)開始出現(xiàn)尖銳的特征衍射峰，標(biāo)志著結(jié)晶過程的啟動(dòng)[2]。在800-950℃溫度區(qū)間內(nèi)結(jié)晶度快速提升，衍射峰強(qiáng)度顯著增強(qiáng)，峰形變得尖銳，不同稀土氧化物的結(jié)晶化溫度存在差異，其中Nd2O3在中等溫度下可實(shí)現(xiàn)良好結(jié)晶，而Y2O3和Sm2O3則需要更高的溫度才能獲得理想的晶型結(jié)構(gòu)。

　　溫度對(duì)稀土氧化物晶粒大小與微觀形貌具有顯著影響，通過掃描電鏡觀察發(fā)現(xiàn)在低溫灼燒條件下，產(chǎn)物呈現(xiàn)細(xì)小的顆粒狀形貌，粒徑分布較寬，隨著溫度升高到800-1000℃，晶粒開始規(guī)整化生長，形成較為均勻的多面體顆粒，當(dāng)溫度繼續(xù)升高至1100℃以上時(shí)晶粒出現(xiàn)明顯的團(tuán)聚與粗化現(xiàn)象，部分區(qū)域形成大尺寸的燒結(jié)體。利用Scherrer公式計(jì)算得出，在最適宜的灼燒溫度范圍內(nèi)稀土氧化物的平均晶粒尺寸為20-50nm，具有良好的分散性與較大的比表面積。

　　三、灼燒溫度優(yōu)化與產(chǎn)物結(jié)構(gòu)調(diào)控

　　在多元稀土氧化物體系中，不同稀土元素間的協(xié)同作用使得溫度控制更加復(fù)雜，實(shí)驗(yàn)發(fā)現(xiàn)Nd2O3-Sm2O3復(fù)合氧化物在共同灼燒過程中表現(xiàn)出獨(dú)特的結(jié)構(gòu)演變行為，在相同溫度條件下兩相間的相互擴(kuò)散影響了各自的結(jié)晶行為。基于溫度對(duì)產(chǎn)物結(jié)構(gòu)影響規(guī)律的深入理解，建立了稀土氧化物灼燒工藝的溫度控制策略，通過正交實(shí)驗(yàn)設(shè)計(jì)確定了不同稀土氧化物的最佳灼燒溫度區(qū)間，升溫速率控制在5-8℃/min范圍內(nèi)，保溫時(shí)間設(shè)定為1—3小時(shí)，能夠確保產(chǎn)物獲得理想的結(jié)晶度與微觀結(jié)構(gòu)（見表1）。

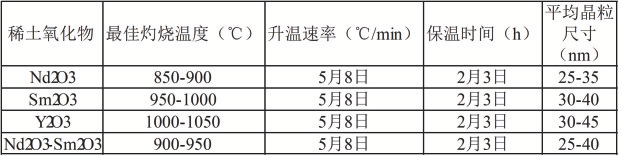

　　表1不同稀土氧化物的最佳灼燒工藝參數(shù)

　  四、結(jié)語

　　通過系統(tǒng)的實(shí)驗(yàn)研究與理論分析，深入揭示了溫度對(duì)稀土氧化物灼燒工藝中產(chǎn)物結(jié)構(gòu)的影響機(jī)制與變化規(guī)律，研究表明合理的溫度控制是獲得高質(zhì)量稀土氧化物的關(guān)鍵因素，不同稀土氧化物具有各自特定的最適灼燒溫度區(qū)間。溫度過低會(huì)導(dǎo)致結(jié)晶不充分，而溫度過高則引起晶粒粗化與性能劣化。

文章來源：《安徽科技報(bào)》http://www.00559.cn/w/qt/35317.html
